高壓核相器的工作原理、指標參數及使用方法

發布時間：2018-10-17  作者：金能電力   來源：金能電力 點擊:
    高壓核相器的工作原理
    1、無線高壓核相器工作原理
    無線高壓核相器由三個部分組成： 兩個是電壓探測和發射的聯合裝置（包括絕緣操作桿），首先判斷線路是否帶電，然后發出有關導電體的信號；
    另一個是接收比較信號的裝置（即顯示部分）。該儀器工作時通過無線發送模塊將數字信號發送至接收端，從而降低了干擾，減小了誤差，使儀器工作性能大幅度提高。
    無線高壓核相器在使用中，先將接收裝置操作于被測電網導電體，然后將接收裝置操作于被測另一電網導電體，如果被測的兩個電網的相位相同，語言重復提示：“相位相同”，如果被測的兩個電網的相位不同，語言重復提示：“注意，相位不同”。
    高壓核相器指標參數
    高壓核相器性能指標及參數
    1．絕緣材料的性能指標：
    表一、材質特性：
項           目 單    位 指    標
馬丁氏耐熱性(縱向)不低于 ℃ 200
抗沖擊（縱向）不低于 mpa/cm 147
抗彎度（縱向）不低于 mpa 343
表面電阻系數（水浸后）不低于 Ω 10×10¹¹
體積電阻系數（常態）不低于 Ω/cm 10×10³¹
    表二、沖擊耐受電壓試驗：
 絕緣部件額定電壓
    (單位:kV)		 沖擊承受電壓
(單位:kV)		 極間距離
10 100 0.4
    表三、絕緣管的長度及衰減電阻的參數：
額定電壓（KV） 衰減部件 有效長度
（M）		 握手長度
（M）		 全長
（M）
長度（M） 阻值（MΩ）
6-10 0.55-0.7 36-50 0.8 0.8 1.6
    表四、辨別相位“儀器”信號的反應：
類 別 高科技類型
表計 語言 燈
不同相位有
三反應信號		 指示相應電壓或數字顯示相應電壓 發出音響或發出語言;相位不對,請換相操作 亮
同相位無三反應 無指示 無語音 無亮
    高壓核相器的使用方法
    在使用前，檢查下列3項：
    1．按表四所述,自行檢測辨別相位儀器是否良好,方法如下：
    先將試驗線插入FRD-10核相儀插孔,將另一端插入220V交流電壓,此時按表四所述有三反應,表示是好的,若無三反應,表示有問題,不能用。表內有9V干電池。
    2．將試驗線用萬用表檢測是否導通。
    3．用萬用表或搖表檢測衰減部件阻值是否符合表三。
    以上方法檢測核相儀表是正常的，就可以正式核相了。如果已經知道FRD-10核相儀表是正常的，也可不用檢測直接使用。在檢測中如果沒有發出聲音或聲音很小，說明電池電壓不足，應更換電池?？纱?nbsp;   開儀表外殼換上新的9V層疊電池。

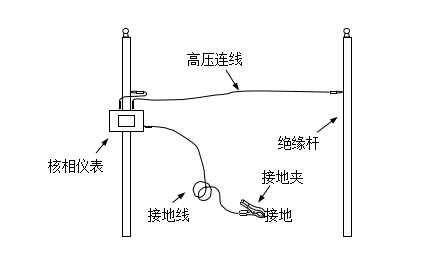

    按下圖接好高壓連線及接地線，接地夾要可靠接地。
    4．在正式核相前，應在同一電網系統,對核相器進行檢測是否良好。一人將甲棒與導電體其中一相接觸，另一人將乙棒在同一電網導電體逐相接觸，按表四所術不同相有三反應，同相無三反應。然后才可以正式核相位。
    5．核相操作應由三人進行，兩人操作，一人監護。且必須逐相操作, 逐一記錄,根據表四所述的“三有三無”確定是否同相位。核相位操作要認真執行本單位制定的規程制度。
    6．特別注意的是在操作時，人體不得接觸核相儀表、高壓連線，人體與核相儀表要保持2.1米的安全距離（將核相儀表放在第二根連接桿上端），接地線要可靠接地。同時人體與高壓連線也要保持足夠的安全距離（2.1米）(請嚴格按照核相器試驗操作規程的要求進行操作核相)。連接兩根測試竿的測試線為普通220V導線,在核相時人體不得接觸或近距離接觸該導線。使用時應將過長的導線用扎帶扎在第一根測試竿上，同時離人體要有足夠的安全距離(請參照高壓電器操作規程)，高壓連線也不得與大地接觸。
