石油輸油管道三樁設置和制作要求

發布時間：2019-10-05  作者：金能電力   來源：金能電力 點擊:
    1）里程樁/陰極保護測試樁
    里程樁/陰極保護測試樁,采用扁長方形鋼筋混凝土預制樁，測試引線位置在樁兩側面中上部，預制3cm×4cm銅板測試觸點，在其上面分別焊接長度為2cm的φ10銅棒用于夾接測試鱷魚夾，預埋φ20×1200PVC管穿越BVR16銅芯絕緣測試電纜。原油管道樁身顏色為白色。字體大小、色彩運用參照SY/T　6654－2006　第2.3.3條執行。混凝土樁，樁身底部設有突臺，突臺上套有防拔起混凝土板。并在外面加裝PVC護套，形式及規格見圖1。

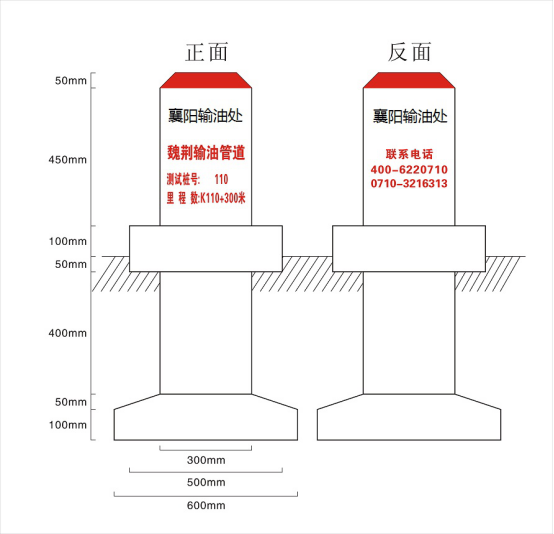

圖1 里程樁/陰極保護測試樁
    2）標志樁（穿越樁、交叉樁、設施樁、轉角樁、分界樁）
    穿越樁、交叉樁、設施樁、轉角樁、分界樁等采用長方形警示樁，并預留出管道信息張貼位置，采用即時貼來標注管道基礎信息，色彩運用參照SY/T　6654－2006　第2.3.3條執行。形式及規格見圖2。
交叉樁記錄與管道交叉物名稱，交叉物與管道分上下書寫。如果交叉物在管道上方穿過，交叉物名稱在上，魏荊輸油管道書寫在下，反之魏荊管道書寫字樣在上。

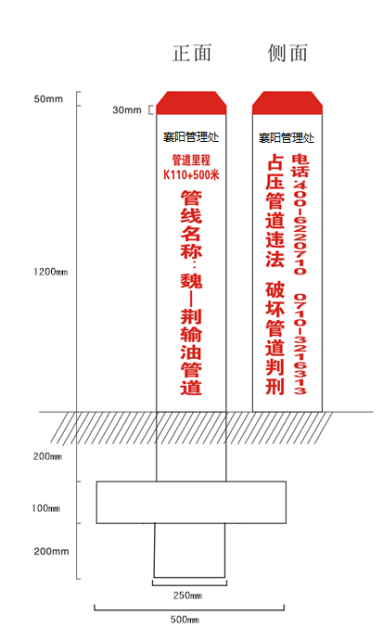

圖2 標志樁
    （3）加密樁（警示樁）
    加密樁（警示樁）宜采用長方形鋼筋混凝土預制樁。原油管道樁身為白色，字體為紅色。
圖3 加密樁（警示樁）
