絕緣膠墊國家檢驗標準規范---絕緣橡膠墊廠家
絕緣膠墊國家檢驗標準規范---絕緣橡膠墊廠家:
1.外觀:
1)斑痕深度和高度沒有超過膠板厚度公差
2)氣泡每平米內,面積小于1cm的氣泡不超過5個,任意兩個氣泡間距離不小于40mm。
3)雜質深度及長度不超過膠板厚度的1/6
4)邊沿不齊或海面狀寬度不超過10mm,長度不超過膠板總長的1/10
5)沒有裂紋
2.硬度(邵爾A):55-70
3.拉伸強度及扯斷伸長率:
1)拉伸強度(Mpa)≥5.0
2)扯斷伸長率≥250%
4.定伸(150%)永久變形≤25%
5.熱空氣老化(70℃*72h):拉伸強度降低率≤30%
6.吸水性≤1.5%
7.電絕緣性能試驗:
1)耐電壓試驗:25KV(有效值),保持1min,應無擊穿現象
2)擊穿電壓試驗≥35KV(有效值)
絕緣膠墊特點:
物理機械性能良好,具有優良的絕緣性能,可在干燥的-35~+100℃空氣中介電系數要求高的環境中工作。通過43KV測試,正常工作在660V的狀態下。廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用。應儲存在干燥通風的環境中,遠離熱源,離開地面和墻壁20cm以上。避免受酸堿和油的污染,不要露天防止避免陽光直射。
絕緣膠墊工藝及成型:
絕緣墊上下表面應不存在有害的不規則性。有害的不規則性是指下列特征之一,即破壞均勻性、損壞表面光滑輪廓的缺陷,如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等。無害的不規則性是指生產過程中形成的表面不規則性。
絕緣膠墊產品分類:
1、按是否夾介質,可分為純膠膠板和夾布、夾金屬骨架層膠板等品種
2、按用途,可分為工業膠板和橡膠地板
3、按物理性和化學性能,可分為:夾布橡膠板、貼布橡膠板、絕緣橡膠板、耐油橡膠板、耐酸堿橡膠板、條紋防滑橡膠板、方塊防滑橡膠板、圓扣防滑橡膠板等

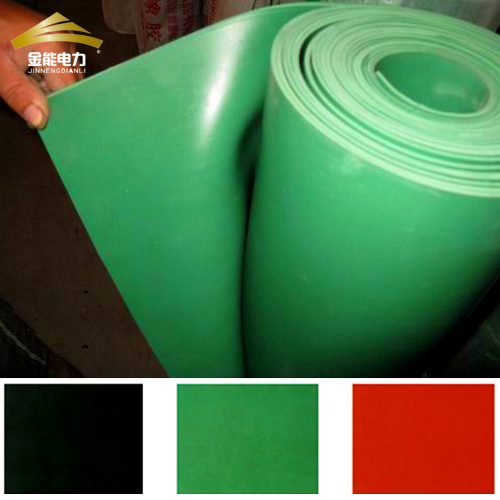

4、按顏色和表面處理,可分為:黑色橡膠板、綠色橡膠板、紅色橡膠板、白色橡膠板、黃色橡膠板、藍色橡膠板、灰色橡膠板、布紋橡膠板、超寬橡膠板
絕緣膠墊產品質量:
1、我公中的絕緣膠墊是采用NRSBR等絕緣性能優良的非極性純橡膠制作
2、我公司絕緣膠墊不含次膠、廢膠、再生膠和任塑料成份
3、絕緣膠墊表面電阻和體積電阻穩定,單位面積比重大、平展性能好,物理性能穩定。
4、我公司的絕緣膠墊耐酸、耐堿、耐油 、耐高溫,色系大方美觀,工頻耐壓達到國家上成膠墊標準要求。
絕緣膠墊選型配置表:
不同電壓等級的使用環境應選用不同厚度的絕緣膠墊。
電絕緣性能試驗 膠墊厚度 工頻耐壓實驗要求時間 工頻耐壓實驗標準值 工頻耐壓實驗實測時間 工頻耐壓實驗實測值
10KV 5mm 1分鐘 10KV 2分鐘 ≥15KV
15KV 6mm 1分鐘 10KV 2分鐘 ≥15KV
25KV 8mm 1分鐘 25KV 2分鐘 ≥30KV
35KV 10mm 1分鐘 35KV 2分鐘 ≥35KV
35KV 12mm 1分鐘 35KV 2分鐘 ≥35KV
