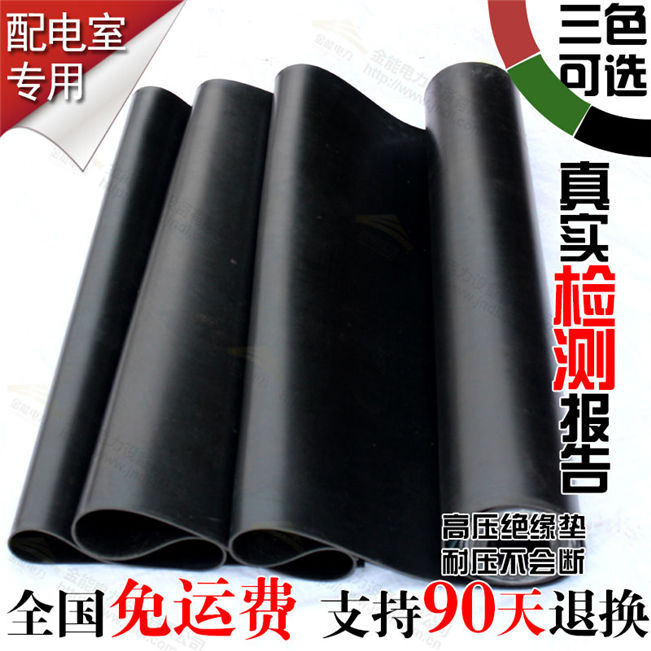

10kv絕緣膠墊產品檢驗標準

發布時間:2015-11-30  作者:金能電力   來源:金能電力 點擊:

  10kv絕緣膠墊產品檢驗標準:

  1)外觀:斑痕深度和高度沒有超過膠板厚度公差。

  2)氣泡每平米內,面積小于1cm的氣泡不超過5個,任意兩個氣泡間距離不小于40mm。

  3)雜質深度及長度不超過膠板厚度的1/6。

  4)邊沿不齊或海面狀寬度不超過10mm,長度不超過膠板總長的1/10。

  5)沒有裂紋。

  2.硬度(邵氏A):55-7。

  3.拉伸強度及扯斷伸長率:

  1)拉伸強度(Mpa)≥5.0

  2)扯斷伸長率≥250%

  4.定伸(150%)永久變形≤25%

  5.熱空氣老化(70℃*72h):拉伸強度降低率≤30%

  6.吸水性≤1.5%

  10kv絕緣膠墊外觀及規格尺寸要求:

  斑痕或凹凸部分的深度或高度不得超過膠板厚度公差,氣泡每平方米內,面積不于1cm2的氣泡不超過5個,任意兩個氣泡間距離不小于40mm,其中雜質深度及長度不超過膠板厚度不小于40mm,膠墊邊緣不齊或海綿狀部分寬度不超10mm,長度不超過膠板總長的1/10,并且不允許有裂痕。

  1)5KV絕緣膠墊厚度:3mm比重:6.3KG/m2顏色:紅,綠,黑

  2)10KV絕緣膠墊厚度:5mm比重:10.5KG/m2顏色:紅,綠,黑

  3)15KV絕緣膠墊厚度:5mm比重:10.5KG/m2顏色:紅,綠,黑

  4)20KV絕緣膠墊厚度:6mm比重:12.6KG/m2顏色:紅,綠,黑

  5)25KV絕緣膠墊厚度:8mm比重:16.8KG/m2顏色:紅,綠,黑

  10kv絕緣膠墊的分類:

  1) 按顏色分為:紅色絕緣膠墊,綠色絕緣膠墊,黑色絕緣膠墊。

  2) 按電壓等級可分為:5KV絕緣膠墊,10KV絕緣膠墊,15KV絕緣膠墊,20KV絕緣膠墊,25KV絕緣膠墊,30KV絕緣膠墊,35KV絕緣膠墊。

  3) 按厚度可分為:3mm絕緣膠墊,5mm絕緣膠墊,8mm絕緣膠墊,10mm絕緣膠墊,12mm絕緣膠墊。

  10kv絕緣膠墊應用范圍:

  廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用。

  應儲存在干燥通風的環境中,遠離熱源,離開地面和墻壁20cm以上。避免受酸堿和油的污染,不要露天防止避免陽光直射。
